Lysmast

Ettergivende HE-mast konisk 10,0 m Euroskjøt

Ettergivende mast type HE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-HE-D-S-NS-BD-1.

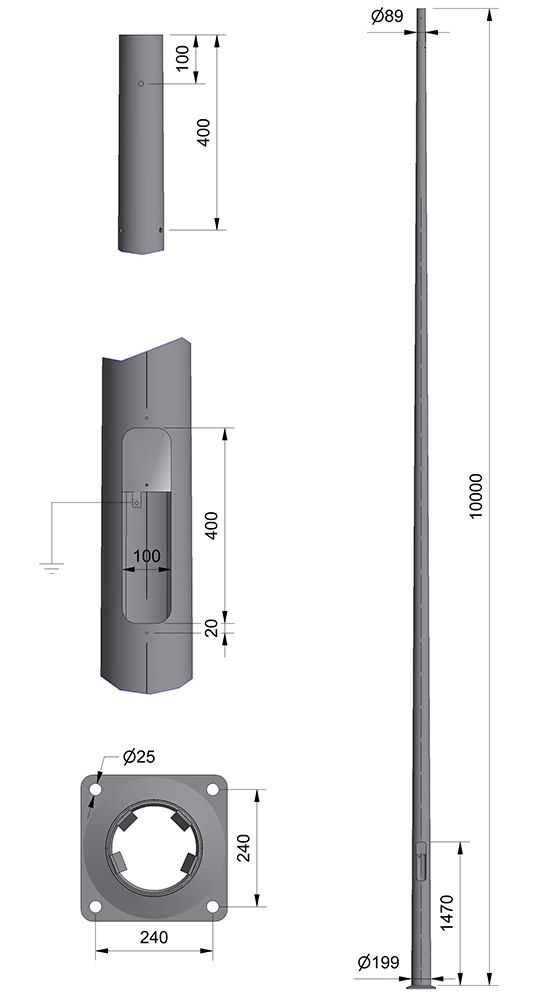

Mastene er produsert av koniske runde rør uten synlig sveisesøm med fotplate c/c 240 mm. Mastene er borret i topp for Euroskjøt. Avstand fra fotplate til lukeåpning = 1070 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Master med topp Ø89 borret for Euroskjøt bør dimensjoneres spesielt etter valgt utligger. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Alle våre ettergivende master type HE må monteres på Ørsta HE-fundament art.nr. 3523240C/El.nr. 3615522 for å være godkjent montert.

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3893510
Elnummer: 3641068
GTIN: 7052250006809
Resirkulert stål: 15-36%

CombiCoat®

Artikkelnummer: 3893510C
Elnummer: 3641084
GTIN: 7052250006960
Resirkulert stål: 15-36%

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 10 m
  • C/C bolter 240 mm
  • Mastetoppdiamenter 89 mm
  • Type Konisk
  • Fundament Fotplate
  • Vref 24 m/s 0,73 m²
  • Vref 27 m/s 0,57 m²
  • Vref 29 m/s 0,49 m²
  • Vref 31 m/s 0,42 m²
  • Vekt 138 kg
  • Materialkvalitet S235
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Ettergivende HE
  • Lagerført Nei
Se alle spesifikasjoner
