Ettergivende NE-mast avtrappet 7,0 m RO 240
Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.
Mastene er bygget opp med avtrappede rørdimensjoner, fotplate for RO-ledd og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast(A4) kvalitet. Avstand fra fotplate til lukeåpning = 700 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
Riktig Roll-Off ledd må bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

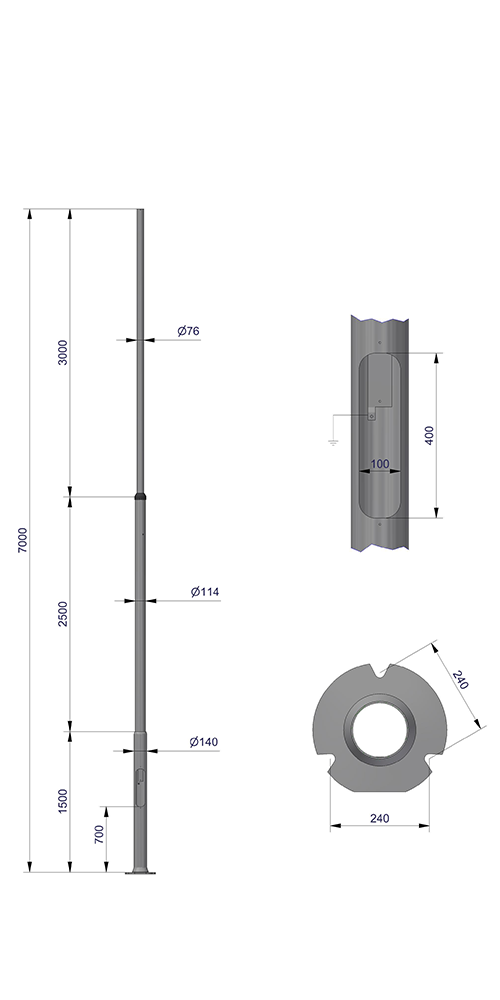

Art.nr. 10002387 Avtrappet NE-mast 7,0 m RO 240 leveres todelt, og består av følgende deler:
Art.nr. 10003369 Bunnseksjon 4,0 m
Art.nr. 10003268 Toppseksjon 3,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004691 Gjengestift M16x20 (3 stk)
Finnes som:
Varmforsinket
CombiCoat®
Tekniske data
For alle varianter- Lyspunkthøyde 7 m
- C/C bolter RO240
- Mastetoppdiamenter 76 mm
- Type Avtrappet
- Fundament RO-ledd
- Vref 24 m/s 0,87 m²
- Vref 27 m/s 0,68 m²
- Vref 29 m/s 0,58 m²
- Vref 31 m/s 0,50 m²
- Vekt 80 kg
- Materialkvalitet S355
- CE godkjent Ja
- Ytelsesklasse Ettergivende NE
- Lagerført Nei
- Tidligere artikkelnummer 3026407D, 3626407DC
