Lysmast

Ettergivende NE-mast avtrappet 6,0 m RO 240

Ettergivende mast type NE, godkjent iht. NS-EN 12767:2019. Ytelsesklasse: 100-NE-B-S-SE-MD-0.

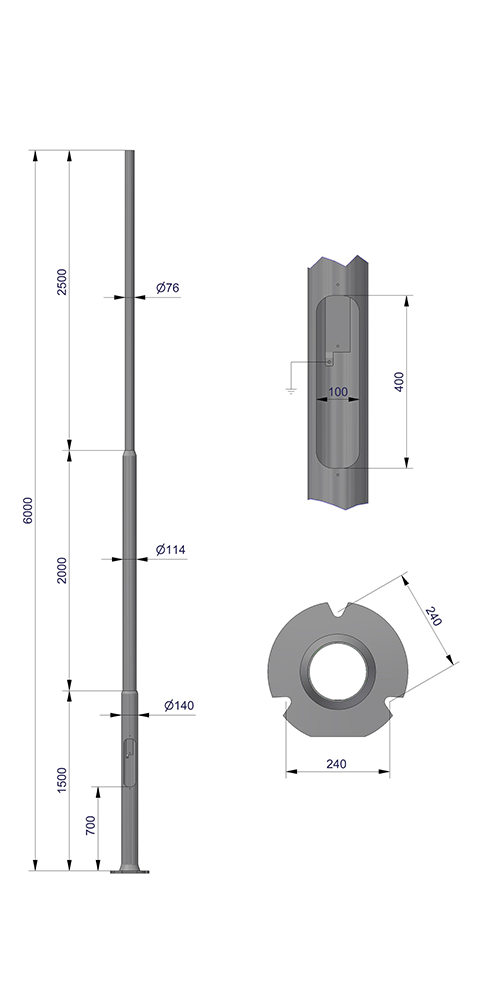

Mastene er bygget opp med avtrappede rørdimensjoner og fotplate for RO-ledd. Avstand fra fotplate til lukeåpning = 700 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Riktig Roll-Off ledd må bestilles i tillegg. Dette monteres ved vår fabrikk i hehold til Statens Vegvesens Håndbok R310.

Art.nr. 10002385 Avtrappet NE-mast 6,0 m RO240 tilhørende koblingsluke:

Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer

Last ned produktark ↓
lysmast

Finnes som:

Varmforsinket

Artikkelnummer: 10002385
Elnummer: 3641209
GTIN: 7052250008339

CombiCoat®

Artikkelnummer: 10002386
Elnummer: 3641210
GTIN: 7052250008346

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 6 m
  • C/C bolter RO240
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament RO-ledd
  • Vref 24 m/s 0,90 m²
  • Vref 27 m/s 0,70 m²
  • Vref 29 m/s 0,55 m²
  • Vref 31 m/s 0,45 m²
  • Vekt 68 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Ettergivende NE
  • Lagerført Nei
  • Tidligere artikkelnummer 3026406, 3026406C
Se alle spesifikasjoner
