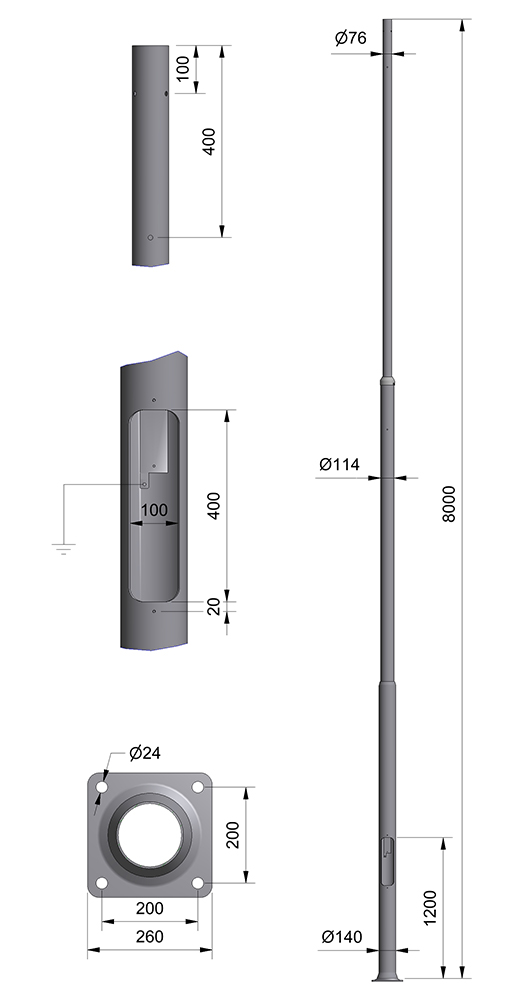

Avtrappet mast 8,0 m med fotplate Euroskjøt
Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.
Art.nr. 3110308D Avtrappet mast 8,0 m leveres todelt, og består av følgende deler:
Art.nr. 3670408 Bunnseksjon 5,0 m
Art.nr. 3670717 Toppseksjon 3,0 m
Art.nr. 3100042 Koblingsluke for Ø114 med linsehodeskruer
Art.nr. 4416020 Gjengestift M16x20 (3 stk)
Art.nr. 4412012 Gjengestift M12x12 (6 stk)
Finnes som:
Varmforsinket
CombiCoat®
Tekniske data
For alle varianter- Lyspunkthøyde 8 m
- C/C bolter 200 mm
- Mastetoppdiamenter 76 mm
- Type Avtrappet
- Fundament Fotplate
- Vref 24 m/s 0,65 m²
- Vref 27 m/s 0,49 m²
- Vref 29 m/s 0,42 m²
- Vref 31 m/s 0,35 m²
- Vekt 91 kg
- Materialkvalitet S355
- CE godkjent Ja
- Borret for Euroskjøt Ja
- Ytelsesklasse Standard
- Lagerført Nei
Spesifikasjon
