Lysmast

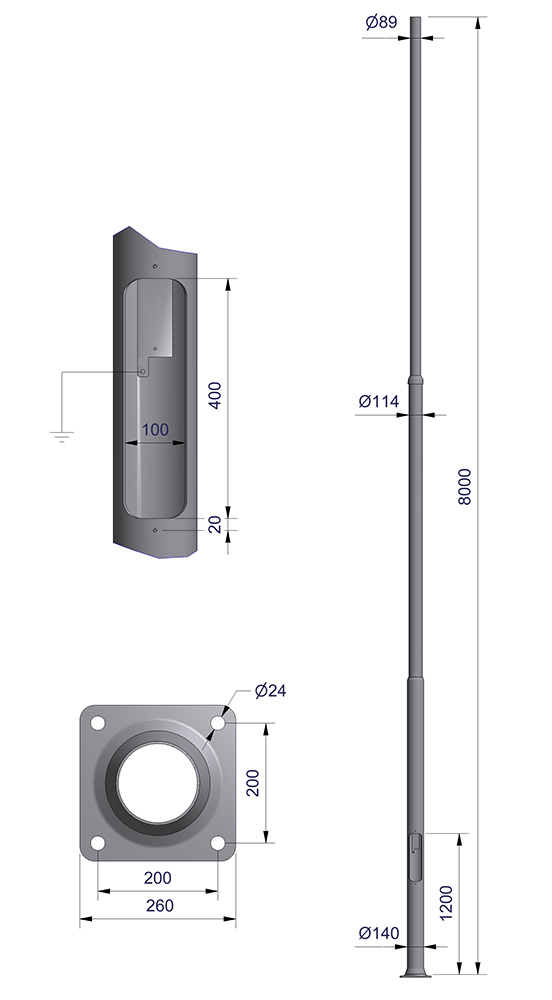

Avtrappet mast 8,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002410 Avtrappet mast 8,0 m leveres todelt, og består av følgende deler:

Art.nr. 10003229 Bunnseksjon 5,0 m
Art.nr. 10003263 Mellomseksjon 3,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004690 Gjengestift M16x16 (3 stk)

Skriv ut produktark

Finnes som:

Varmforsinket

Artikkelnummer: 10002410
Elnummer: 3640123
GTIN: 7052250001361
Resirkulert stål: 20-30%
CO₂ -ekv.*: 336,38 kg

CombiCoat®

Artikkelnummer: 10002411
Elnummer: 3640243
GTIN: 7052250001712
Resirkulert stål: 20-30%
CO₂ -ekv.*: 213,12 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 8 m
  • C/C bolter 200 mm
  • Mastetoppdiamenter 89 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,64 m²
  • Vref 27 m/s 0,49 m²
  • Vref 29 m/s 0,41 m²
  • Vref 31 m/s 0,36 m²
  • Vekt 96 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
  • Tidligere artikkelnummer 3030408D, 3030408DC
Se alle spesifikasjoner
