Lysmast

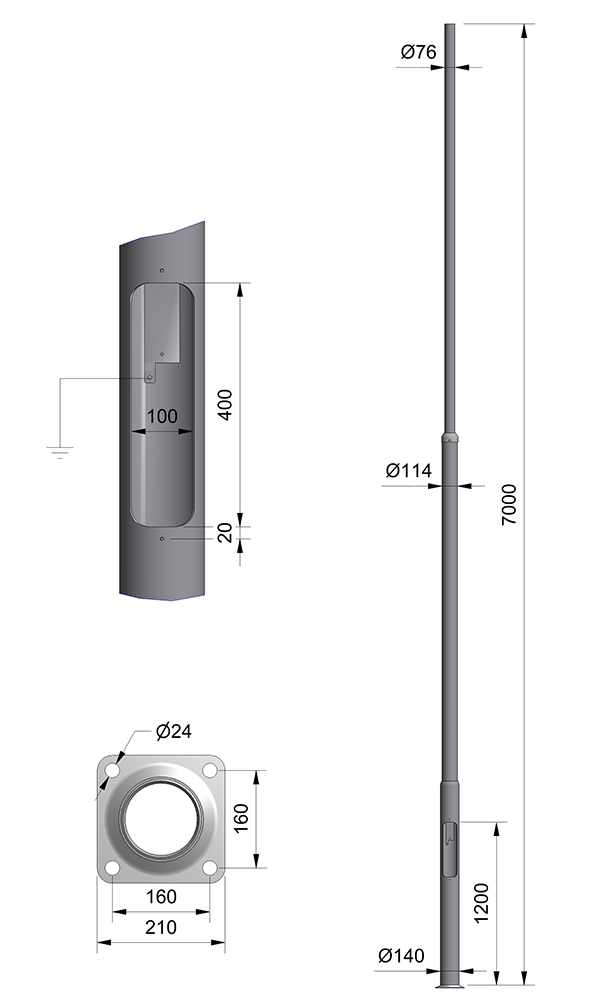

Avtrappet mast 7,0 m med fotplate

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10003140 Avtrappet mast 7,0 m leveres todelt, og består av følgende deler:

Art.nr. 10003682 Bunnseksjon 4,0 m
Art.nr. 10003268 Toppseksjon 3,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004691 Gjengestift M16x20 (3 stk)

Last ned produktark ↓

Finnes som:

Varmforsinket

Artikkelnummer: 10003140
Elnummer: 3631603
GTIN: 7052250000685
Resirkulert stål: 20-30%
CO₂ -ekv.*: 259,3 kg

CombiCoat®

Artikkelnummer: 10003147
Elnummer: 3631613
GTIN: 7052250000753
Resirkulert stål: 20-30%
CO₂ -ekv.*: 164,28 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 7 m
  • C/C bolter 160 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,58 m²
  • Vref 27 m/s 0,43 m²
  • Vref 29 m/s 0,36 m²
  • Vref 31 m/s 0,3 m²
  • Vekt 74 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3631603, 3631613
Se alle spesifikasjoner
