Lysmast

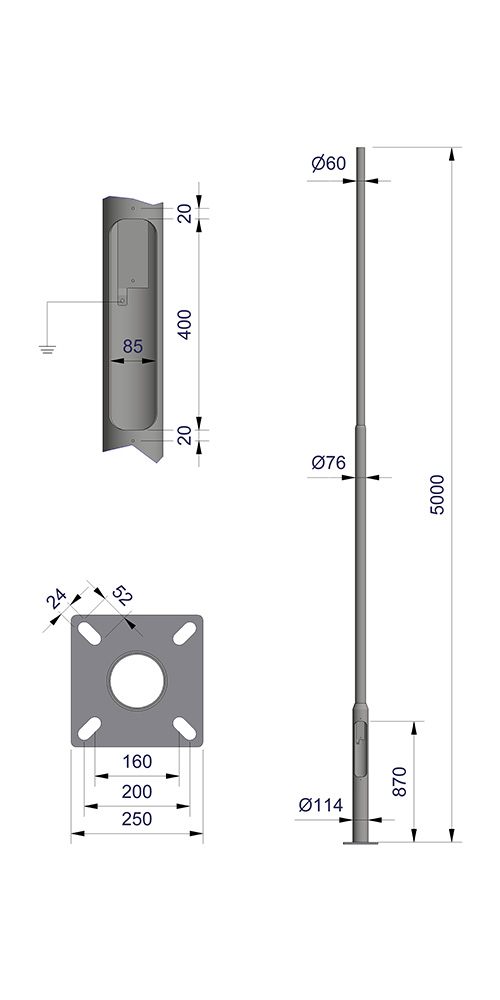

Avtrappet mast 5,0 m med universalfotplate

Mastene er bygget opp med avtrappede rørdimensjoner, fotplaten har hullbilde som gjør at mast kan brukes på fundament med c/c160 mm og c/c200 mm. Avstand fra fotplate til lukeåpning = 470 mm.
Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1.
Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 3010450 Avtrappet mast 5,0 m med universalfotplate Varmforsinket, tilhørende koblingsluke:

Art.nr. 3100040 Koblingsluke for Ø114 med linsehodeskruer

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3010450
Elnummer: 3640862
GTIN: 7052250004102
Resirkulert stål: 20-30%
CO₂ -ekv.*: 129,65 kg

CombiCoat®

Artikkelnummer: 3010450C
Elnummer: 3640872
GTIN: 7052250004157
Resirkulert stål: 20-30%
CO₂ -ekv.*: 82,14 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 5 m
  • C/C bolter 160200 mm
  • Mastetoppdiamenter 60 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,63 m²
  • Vref 27 m/s 0,48 m²
  • Vref 29 m/s 0,4 m²
  • Vref 31 m/s 0,34 m²
  • Vekt 37 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Ytelsesklasse Standard
  • Lagerført Ja
Se alle spesifikasjoner
