Lysmast

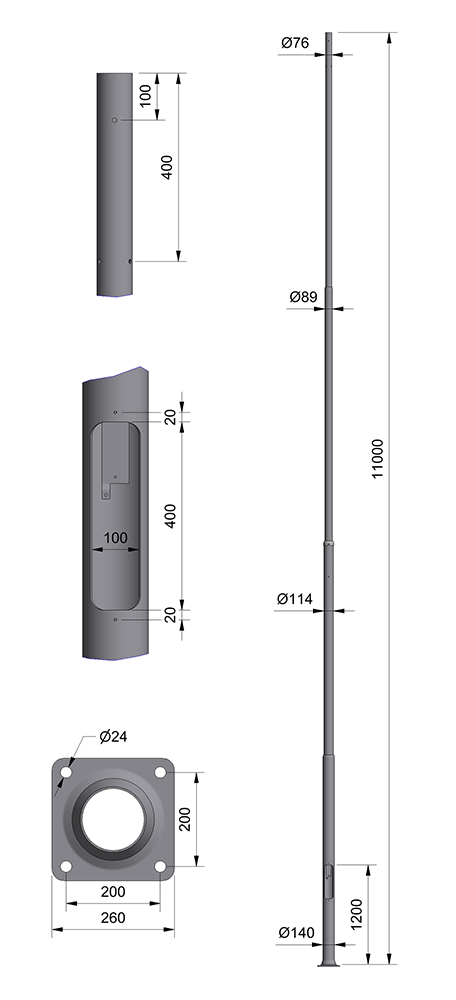

Avtrappet mast 11,0 m med fotplate Euroskjøt

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 10002561 Avtrappet mast 11,0 m leveres todelt, og består av følgende deler:

Art.nr. 10003229 Bunnseksjon 5,0 m
Art.nr. 10003276 Toppseksjon 3,0 m
Art.nr. 10002469 Koblingsluke for Ø140 med linsehodeskruer
Art.nr. 10004690 Gjengestift M16x16 (3 stk)
Art.nr. 10004686 Gjengestift M12x12 (6 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 10002561
Elnummer: 3640980
GTIN: 7052250005352
Resirkulert stål: 20-30%
CO₂ -ekv.*: 395,95 kg

CombiCoat®

Artikkelnummer: 10016395
Elnummer: 3640993
GTIN: 7052250005482
Resirkulert stål: 20-30%
CO₂ -ekv.*: 250,86 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 11 m
  • C/C bolter 200 mm
  • Mastetoppdiamenter 76 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,19 m²
  • Vref 27 m/s 0,11 m²
  • Vref 29 m/s 0,08 m²
  • Vref 31 m/s 0,05 m²
  • Vekt 113 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
  • Tidligere artikkelnummer 3110311D, 3110311DC
