Lysmast

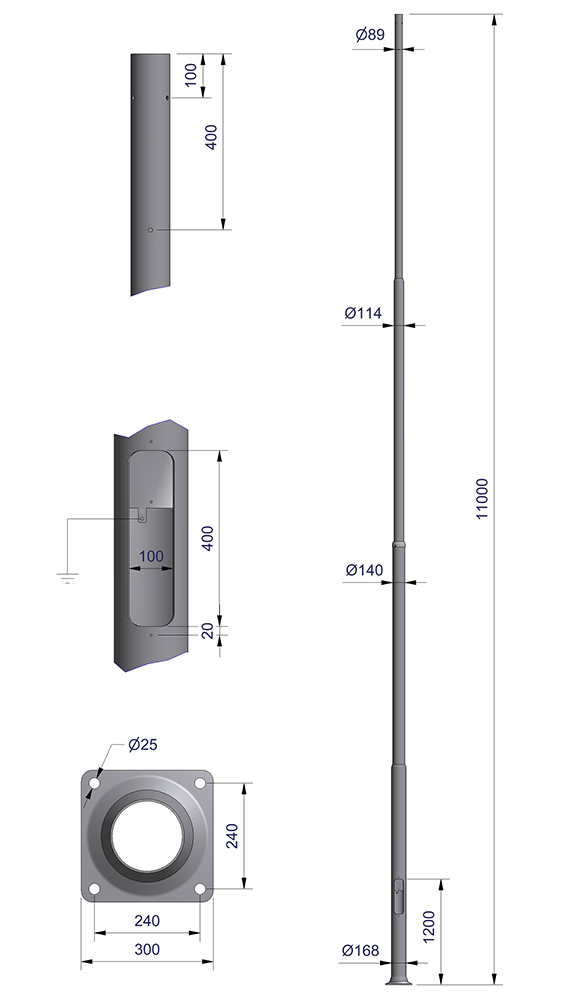

Avtrappet mast 11,0 m med fotplate, Euroskjøt

Mastene er bygget opp med avtrappede rørdimensjoner og leveres todelt. Mastene er borret i topp for Euroskjøt. Tilhørende gjengestifter til montering finnes innvendig i mast bak koblingsluke, disse leveres i syrefast (A4) kvalitet. Avstand fra fotplate til lukeåpning = 800 mm.

Mastene er dimensjonert for en projisert armaturflate ifølge tabell for vindlast. Master med topp Ø89 borret for Euroskjøt bør dimensjoneres spesielt etter valgt utligger. Dimensjonering av master blir utført iht. NS-EN 1991-1-4 Eurocode 1. Varmforsinket iht. NS-EN ISO 1461.

Art.nr. 3110511D Avtrappet mast 11,0 m leveres todelt, og består av følgende deler:

Art.nr. 3670411 Bunnseksjon 5,0 m
Art.nr. 3670720 Toppseksjon 6,0 m
Art.nr. 3100044 Koblingsluke for Ø168 med linsehodeskruer
Art.nr. 4416016 Gjengestift M16x16 (3 stk)
Art.nr. 4412012 Gjengestift M12x12 (6 stk)

Last ned produktark

Finnes som:

Varmforsinket

Artikkelnummer: 3110511D
Elnummer: 3640985
GTIN: 7052250005406
Resirkulert stål: 20-30%
CO₂ -ekv.*: 536,1 kg

CombiCoat®

Artikkelnummer: 3110511DC
Elnummer: 3640998
GTIN: 7052250005536
Resirkulert stål: 20-30%
CO₂ -ekv.*: 339,66 kg

*GWP tallene er beregnet iht. NPCR 013 Part B for Steel and Aluminium Construction Products (references to EN15804+A2)

Tekniske data

For alle varianter

    Spesifikasjon

  • Lyspunkthøyde 11 m
  • C/C bolter 240 mm
  • Mastetoppdiamenter 89 mm
  • Type Avtrappet
  • Fundament Fotplate
  • Vref 24 m/s 0,6 m²
  • Vref 27 m/s 0,45 m²
  • Vref 29 m/s 0,38 m²
  • Vref 31 m/s 0,32 m²
  • Vekt 153 kg
  • Materialkvalitet S355
  • CE godkjent Ja
  • Borret for Euroskjøt Ja
  • Ytelsesklasse Standard
  • Lagerført Nei
